Контрольный разряд — редко
Раз в 1–2 года, с выводом батареи из работы. Между разрядами состояние элементов фактически неизвестно.
CONBAT · BatteryPassport
Состояние батареи — под контролем. Каждый день.
RT1000F измеряет внутреннее сопротивление за 5 секунд. BatteryPassport собирает данные в цифровой паспорт, показывает тренды и превращает обслуживание АБ из рутины в управляемый процесс.
5 секодно измерение
4 частоты20, 100, 500, 1000 Гц
с 2011бренд CONBAT
1000+клиентов
Сделано в России · сервис и производство с 2011 года
BatteryPassport · online-паспорт
CONBAT RT1000F4 частоты
5 секунд
5 секунд
1000 Гцгарантийный период
20 Гцдеградация и брак
Без облаказакрытый контур
С 2009 годав диагностике и обслуживании АБ
Своё производствос 2011 года · Москва
РУСБАТчлен ассоциации · патенты
27 680 отчётовв системе BatteryPassport
Сделано в Россиисервис и поддержка на месте
Проблема
Вы знаете напряжение. А что с батареей?
Напряжение и плотность показывают лишь верхушку. Реальное состояние элементов — внутреннее сопротивление, тренд деградации и риск отказа — обычно остаётся вне поля зрения до контрольного разряда или до аварии.
Протоколы — вручную
Обходы, бумажные формы, Excel и человеческий фактор. Данные не сравниваются между объектами и не образуют историю.
Один элемент — вся батарея
Отстающий элемент снижает ёмкость всей группы. Отказ АБ в ответственный момент — это отказ резервного питания.
Проблема не в том, что приборы дорогие. Проблема в том, что данные измерений не образуют управляемый контур.
Решение
Один контур: измерение → данные → решение
Не ещё один тестер и не ещё одна таблица. Связка «прибор + подсистема сбора + цифровой паспорт», в которой каждое измерение работает на прогноз и управление.
01 · Измеряем
RT1000F
Четыре частоты — 20, 100, 500 и 1000 Гц. Внутреннее сопротивление и состояние элементов без отключения батареи от нагрузки.
5 секодно измерение
02 · Собираем
Battery Wizard Online 2.0
Автоматический перенос данных с прибора. Серийный номер, дата, время, номер АБ и элемента. Ручная правка исключена.
автобез ручных протоколов
03 · Управляем

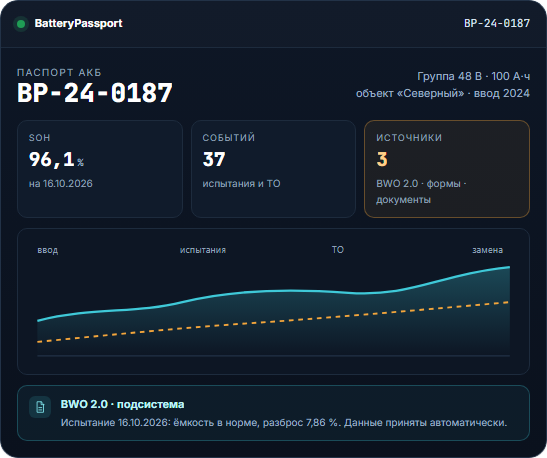

BatteryPassport
Цифровой паспорт, история, тренды, RUL, аномалии и рекомендации. Отчёты ГОСТ, план ТО и обоснование замены.
1 окновся история АБ
Локально или в закрытом контуре. Данные можно оставить на инфраструктуре заказчика.
Посмотреть демо
Продукт
Прибор, который даёт полную картину
Четыре частоты вместо одной: 1000 Гц — гарантийный период и токоведущие детали, 20 Гц — деградация и брак, 50 и 100 Гц — электролит и переходные процессы. Вместе — полная картина состояния элемента.

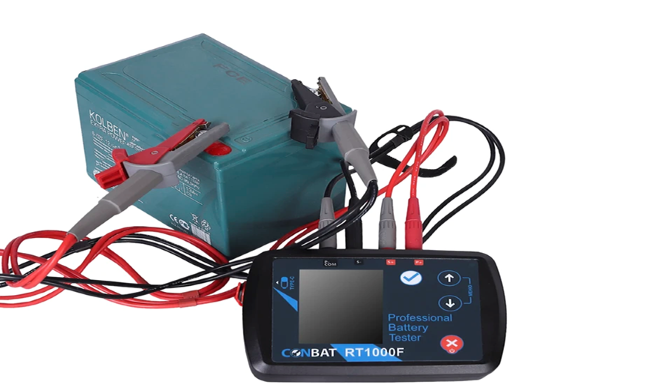

CONBAT RT1000F
Портативный тестер для превентивной диагностики аккумуляторных батарей. Работает там, где батарея уже стоит.
20 / 100 / 500 / 1000 Гцчетыре частоты измерения
5 секундодно измерение
Без отключенияот нагрузки
Россияпроизводство и сервис
- Измерение внутреннего сопротивления — штатная процедура ТО
- Сравнение элементов одной АБ выявляет «отстающие» до отказа
- Контрольный разряд остаётся, но проводится реже и адресно
BatteryPassport
Цифровой паспорт каждой батареи и элемента. Не отчёт «в стол», а рабочий инструмент эксплуатации и бюджета.
- История измерений и полный жизненный цикл АБ
- Тренды, RUL, аномалии и рекомендации по замене
- Отчёты ГОСТ и PDF, ручные формы, документы и Excel/1С
- Работа в облаке или в закрытом контуре заказчика
Частоты и стандарты
Таблица №1. Выбор рабочих частот
Для тестеров АКБ CONBAT. Четыре частоты покрывают омический, кинетический и диффузионный регионы импедансного спектра батареи.
| Частота | Измеряемая величина | Физический смысл | Применение / стандарт |
|---|---|---|---|
| 1000 Гц1 кГц | RΩ — омическое сопротивление | На 1 кГц вклад Rct·Cdl ≈ 0 (RC-ветвь «закорочена»), Im{Z} ≈ 0, Re{Z} ≈ RΩ. Измеряется суммарное активное сопротивление электролита, токоотводов, клемм и соединений. | IEC 60896-21 (VRLA), IEC 61960-3 (Li-ion), IEEE 1188, контроль качества при производстве, обнаружение обрывов цепи, оценка проводимости. |
| 500 Гцпереходный диапазон | RΩ + Rct | RΩ всё ещё доминирует, но малый вклад Rct позволяет дифференцировать типы деградации: сульфатация или коррозия токоотвода у Pb-кислотных. | Улучшает точность SoH при диагностике Li-ion (NMC, LFP), разделяет вклады омического и кинетического сопротивления. |
| 100 Гцсредняя частота | Rct + начало диффузии | RC-петля Рандлса частично раскрыта: Im{Z} значителен, Rct даёт ощутимый вклад. Корреляция с CCA: по EN 50342-1 импеданс на 100 Гц связан с пусковой мощностью свинцово-кислотных АКБ (r > 0,95). | EN 50342-1 (стартерные Pb), расчёт CCA, диагностика тяговых АКБ EV/HEV, SAE J537. |
| 20 Гцнизкая частота | Rct + диффузия Варбурга | Существенный вклад Zw: состояние пористости электродов, засульфатированность (Pb) или деградация SEI-слоя (Li-ion). Наиболее чувствительная частота к потере ёмкости. | Диагностика сульфатации, оценка остаточной ёмкости (SoH по ёмкости), тренды деградации. |
Набор 20 / 100 / 500 / 1000 Гц покрывает все три ключевых физических региона импедансного спектра АКБ — омический, кинетический и диффузионный — и соответствует требованиям IEC 60896-21, EN 50342-1, IEC 61960-3 и IEEE 1188.
Стандарты задают методическую рамку. Пороговые значения и интерпретация зависят от типа АБ, паспорта производителя, baseline и тренда конкретной батареи.
Почему это работает
Меньше рутины. Больше управляемости.
Полная картина
Четыре частоты показывают и гарантийный период, и деградацию, и состояние электролита. Одна частота даёт только часть ответа.
20 · 100 · 500 · 1000 ГцБыстрое измерение
Одно измерение — около 5 секунд. Обслуживание не превращается в отдельную остановку объекта.
5 секундДанные без правок
Серийный номер, дата, время и номер элемента фиксируются автоматически. Человеческий фактор исключён.
автозаписьРоссийский контур
Собственное производство, сервис и поддержка на месте. Без зависимости от зарубежной логистики.
сделано в РФ
Применение по отраслям
Где нужен контроль состояния АБ
Без привязки к типу батареи: там, где АБ обеспечивает резерв, непрерывность процесса или безопасность, её состояние должно быть измеримым.
Энергетика
Подстанции и сети
Резерв питания РЗА, управления и связи. Контроль состояния между контрольными разрядами.
Меньше внеплановых отказов
Телеком · ЦОД
Непрерывность сервиса
Резервные батареи на узлах связи и в центрах обработки данных. Приоритет — доступность и предсказуемость.
Контроль деградации по элементам
Промышленность
Производство и инфраструктура
Парки АБ на промышленных площадках, где замена «по факту отказа» стоит дороже плановой.
Плановый CAPEX и ТО
Транспорт · логистика
Подвижной состав и техника
Батареи в эксплуатации, на входном контроле и перед заменой. Сравнение элементов и раннее выявление деградации.
Ресурс вместо догадок
Применение по типам АБ
Разные батареи — разные частоты
Тип химии определяет, какие частоты дают наибольшую информацию. Ниже — типы АБ, параметры которых измеряет RT1000F, и практический смысл каждой частоты.
Pb-кислотныеWET · SLA · AGM · GEL
Свинцово-кислотные
Стартерные, тяговые и стационарные батареи технологий WET, SLA, AGM, GEL, EFB, Ca-Ca, OPzS, OPzV и их аналоги.
стартерныетяговыестационарныеOPzS / OPzVEFB
1000 Гц — омическое сопротивление и соединения; 500 Гц — разделение сульфатации и коррозии токоотвода; 100 Гц — CCA и пусковая мощность; 20 Гц — сульфатация и остаточная ёмкость.
NiCd · NiMHщелочные
Никель-кадмиевые и NiMH
Никель-кадмиевые (NiCd) и никель-металлгидридные (NiMH) батареи, в том числе в stationary и тяговых исполнениях.
NiCdNiMHтяговыерезервные
1000 Гц — омическое сопротивление и межэлементные соединения; 500 и 100 Гц — кинетика электрода; 20 Гц — диффузия и потеря ёмкости. Интерпретация — по документации производителя.
Li-ionLCO · NMC · NCA · LFP · LTO · LMO · LiPo
Литий-ионные
LCO, NMC, NCA, LFP (LiFePO₄), LTO (литий-титанат), LMO, литий-полимерные (LiPo) и их разновидности.
LFPNMC / NCALTOLMOLiPoпризматические / цилиндрические / pouch
1000 Гц — омическое сопротивление и контакты; 500 Гц — повышенная точность SoH для NMC и LFP; 100 Гц — Rct и кинетика; 20 Гц — диффузия и деградация SEI. Свинцовые пороги не переносим.
Модули · группыEV · HEV · PHEV
Промышленные и тяговые сборки
Батарейные модули и группы промышленных и тяговых систем (EV, HEV, PHEV) при соответствующем диапазоне напряжения.
модулигруппыEVHEVPHEVESS
20 / 100 / 500 / 1000 Гц — сравнение элементов и групп, разбаланс, состояние контактов и тренд деградации. Диагностика — на напряжении, соответствующем классу сборки.

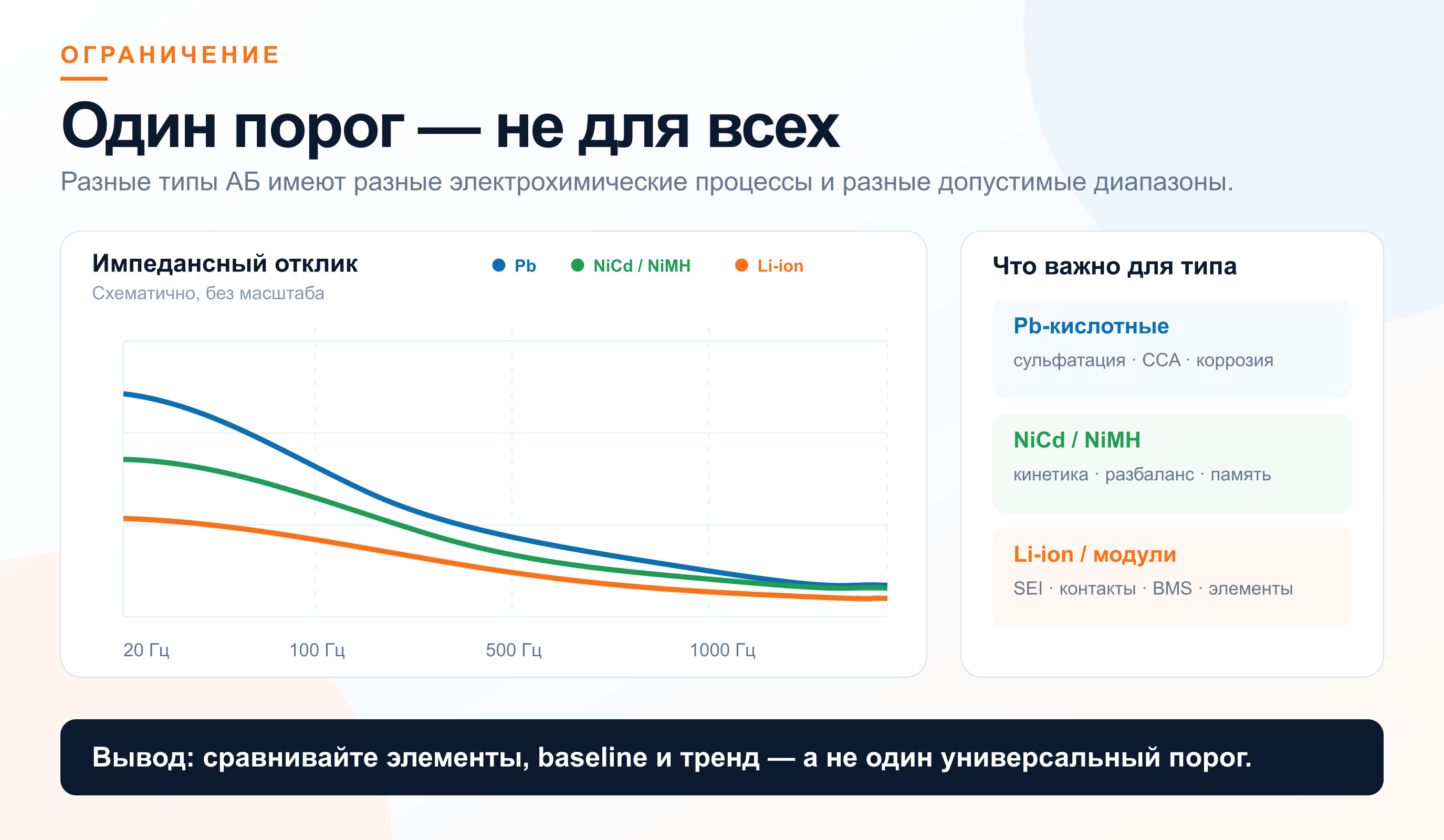

Ограничение
Почему нельзя мерить все батареи одним порогом
Схема ниже показывает, что для Pb-кислотных, NiCd/NiMH и Li-ion важны разные частоты, разные физические процессы и разные критерии оценки.
Отличительные особенности
Что даёт RT1000F на практике
Не только «измерить сопротивление», а получить воспроизводимый результат, который можно сравнить, сохранить и передать в систему управления парком.
01
4 частоты: 20 / 100 / 500 / 1000 Гц
20 и 1000 Гц дают больше информации, чем только 20 Гц (Midtronics) или только 1000 Гц (Fluke). 100 Гц позволяет рассчитывать CCA стартерных АБ.
02
Сопротивление перемычек при 0 В
Измерение межэлементных соединений при 0 В — функция, которой нет у большинства бюджетных тестеров.
03
Сравнение и непрерывный режим
Режимы сравнительных и непрерывных измерений, расчёт R, SOC, SOH и тока холодной прокрутки CCA.
04
Без отключения от нагрузки
Измерения выполняются на работающей батарее, без вывода АБ из эксплуатации.
05
4-проводная схема
Наиболее точный метод измерения сопротивления и напряжения — без влияния сопротивления измерительных проводов.
06
Разрядность 0,001 В
Измерение постоянного напряжения с разрешением 0,001 В для точной оценки элементов и соединений.
07
5 секунд · 250 записей · CSV
Все измерения одновременно за 5 секунд, память до 250 записей, передача по USB и выгрузка в CSV.
08
Battery Wizard Online
Интеграция с системой управления парком АБ: история, сравнение объектов, отчёты и контроль динамики.
09
Температура и коэффициенты
Температура измеряется одновременно с сопротивлением и напряжением; параметры пересчитываются с температурным коэффициентом.
Информация для заказа
Таблица №2.1. CONBAT RT1000F
Пять исполнений — от базового омического сопротивления до экспертной многочастотной диагностики Pb-кислотных, Li-ion и NiMH.
| Артикул | Наименование / комплектация | Для чего |
|---|---|---|
| RT1000F1 | Тестер аккумуляторных батарей CONBAT RT1000F (1000 Гц), кейс, клещи 0,5 м, щупы 0,5 м, РЭ | Базовый прибор — стационарные АКБ UPS/ИБП, измерение омического сопротивления. |
| RT1000F1A | Тестер аккумуляторных батарей CONBAT RT1000F (100 Гц), кейс, клещи 0,5 м, щупы 0,5 м, РЭ | Базовый прибор — стартерные АКБ, расчёт CCA и SoH, QR-код с результатами. |
| RT1000F2 | Тестер аккумуляторных батарей CONBAT RT1000F (20 Гц, 1000 Гц), кейс, клещи 0,5 м, щупы 0,5 м, РЭ | Расширенный прибор — стационарные и тяговые АКБ, двухчастотная диагностика. |
| RT1000F3 | Тестер аккумуляторных батарей CONBAT RT1000F (20 Гц, 100 Гц, 1000 Гц), кейс, клещи 0,5 м, щупы 0,5 м, РЭ | Профессиональный прибор — все типы АКБ, расчёт CCA и SoH. |
| RT1000F4 | Тестер аккумуляторных батарей CONBAT RT1000F (20 Гц, 100 Гц, 500 Гц, 1000 Гц), кейс, клещи, щупы, РЭ | Экспертный прибор — полная многочастотная диагностика Pb-кислотных, Li-ion, NiMH. |
Комплектация и наличие уточняются у менеджера. Изображения и характеристики могут отличаться от фактической поставки.
Эффект
Что меняется для бизнеса
Не «ещё один прибор в эксплуатации», а другой уровень управления надёжностью и затратами.
01
Отказ виден заранееТренды и сравнение элементов показывают «отстающие» до выхода из строя.
02
Обслуживание — по состояниюВыезды и замены планируются по данным, а не по календарю вслепую.
03
Бюджет защищёнИстория АБ и отчёты дают обоснование CAPEX и сроков замены.
04
Данные остаются компанииЦифровой паспорт и локальный контур — преемственность знаний, а не зависимость от людей.
Парк АБ: состояние по объектамBatteryPassport · сводка
Единая картинаПриоритеты ТООбоснование замены
Пилотная зона
Запрос пилотной зоны
Условия обсуждаются индивидуально: состав оборудования, площадки, сроки и формат сравнения подбираем под вашу задачу.
Подберём состав оборудования под ваш парк АБ
Согласуем площадки и формат сравнения
Покажем методику и первые результаты
Обсудим условия и масштабирование
Пилотная зона: как это устроеноиндивидуально
Состав оборудованияпод задачу
Площадкипо согласованию
Срокобсуждается индивидуально
Затраты заказчикадоступ к объектам и персонал
Приборы и интеграцияна стороне CONBAT
Запросить пилотную зону
Компания
Технология, которая выросла из сервиса
CONBAT — российский разработчик, производитель и сервисная компания. Мы не теоретики: годами обслуживаем парки АБ и знаем, где данные действительно нужны эксплуатации.
2009год основания компании
2011собственное производство
1000+клиентов в РФ и СНГ
130 млнзаписей для ИИ-модели
Среди клиентов — Газпром, Лукойл, Росатом, РТРС, Ростелеком, МТС, МегаФон, РЖД, Интер РАО, Сахалинская энергия, Билайн.

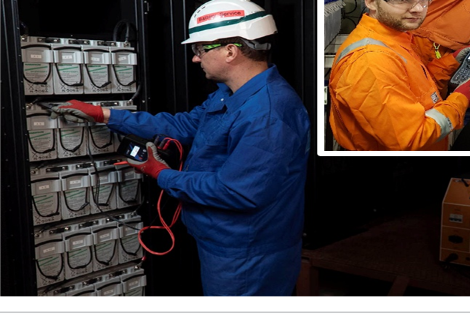

Собственная сервисная служба · отладка на своих объектах
Вопросы
Коротко о главном
Если нужен более глубокий разбор — покажем расчёт на вашем парке.
Чем это отличается от обычного тестера?
Тестер измеряет. Наша связка превращает измерение в управляемый процесс: автоматическая передача, цифровой паспорт, история, тренды и прогноз. Вы получаете не разовое число, а состояние батареи во времени.
Нужно ли отключать батарею от нагрузки?
Нет. Измерение внутреннего сопротивления выполняется без отключения АБ от нагрузки. Контрольный разряд при этом не отменяется, но становится реже и адресным.
Можно ли оставить данные в закрытом контуре?
Да. BatteryPassport и подсистема сбора могут работать в облаке или на инфраструктуре заказчика. Данные остаются под вашим контролем.
С чего начать?
С короткого демо и запроса пилотной зоны. Состав, площадки и сроки обсуждаем индивидуально — показываем работу на ваших объектах и предлагаем следующий шаг по результатам.
Демо
Покажем на вашей батарее
Оставьте контакты — договоримся о демо или пилотной зоне. Без обязательств и длинных презентаций: сначала измерим, потом покажем.
